无轴螺旋输送机选型指南：4大核心步骤与避坑要点

无轴螺旋输送机选型影响着后续的使用，有污水处理厂选用有轴螺旋输送机运送脱水污泥，运行两周后，轴上的缠绕物越积越多，电机过载跳闸三次，被迫停产清理。清理一次耗时6小时，损失处理量120吨。这个案例说明，无轴螺旋输送机的选型若未结合物料特性与现场条件，后续生产将承受停机与维修的双重压力。

物料特性决定无轴螺旋输送的选型方向

物料形态是选择无轴螺旋输送的的第一道门槛，需从三个维度判断。

粘性与缠绕性：生活垃圾中的有机质、餐厨废弃物、栅渣，含有纤维、毛发、塑料袋。有轴螺旋的中心轴容易缠绕堆积，无轴螺旋依靠带状叶片推送，中心无轴，缠绕物随叶片前移，不会滞留。

磨琢性与腐蚀性：焚烧飞灰含氯化物和重金属盐，对碳钢腐蚀比较严重，应选用304或316L不锈钢机壳与叶片。水泥、粉煤灰磨琢性强，叶片厚度需达20mm以上，衬板选用高铬铸铁或锰钢。

含水量与流动性：污泥含水率超过80%时呈流塑态，倾斜输送中沿螺旋槽回流，倾角应控制在25°以内。含水率60%-80%时呈膏糊状，填充系数取0.3-0.4。含水率低于30%的粉料，填充系数可提高至0.45。

输送量与现场空间规划

输送量Q的计算公式为：Q=47×D²×S×n×ψ×ρ。D为螺旋直径（米），S为螺距（米），n为转速（转/分），ψ为填充系数，ρ为物料堆积密度（吨/立方米）。

举例：输送堆积密度0.8t/m³的污泥，要求15吨/小时，螺距取0.8倍直径，转速25转/分，填充系数0.35，所需直径D≈0.35米，对应WLS350型号。

现场空间决定无轴螺旋输送机的安装形式。水平布置时，输送长度可达25米。倾斜布置时，每增加5°倾角，输送量下降5%-8%。净空高度低于3米时，选用落地式支架，不用吊挂式。进料口中心线应与螺旋体中心线重合，偏差超过10毫米会导致进料偏流，一侧叶片磨损加剧。

物料接触部件材质选择

与物料直接接触的三个无轴螺旋输送机的部件，需根据物料特性确定材质。

无轴螺旋体：带状螺旋叶片，无中间轴，扭矩和推力由叶片根部承受。含水率＞80%的污泥，叶片厚度取16-20mm，螺距取直径的0.8-1.0倍。含沙量高的炉渣，叶片外缘堆焊碳化钨硬质合金，硬度达HRC55以上。

衬板：安装在螺旋体外缘与机壳之间，承受滑动摩擦。污泥输送选用超高分子量聚乙烯衬板，摩擦系数0.1-0.2。磨琢性强的物料选用锰钢衬板，厚度12-16mm，表面硬度HB200-230。衬板与螺旋体间隙控制在5-8mm，间隙过小摩擦阻力增大，过大则物料堆积。

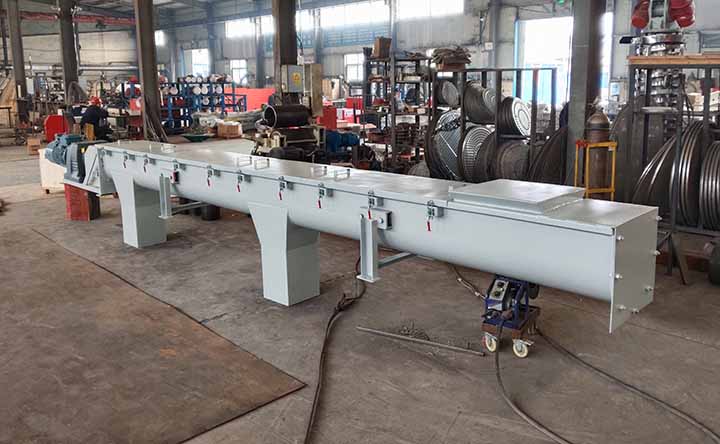

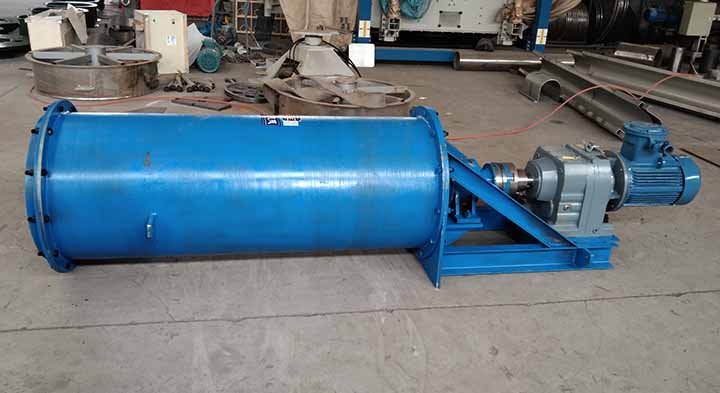

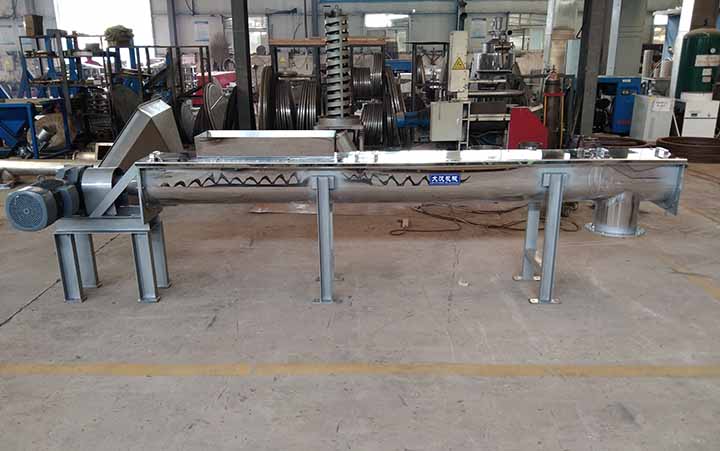

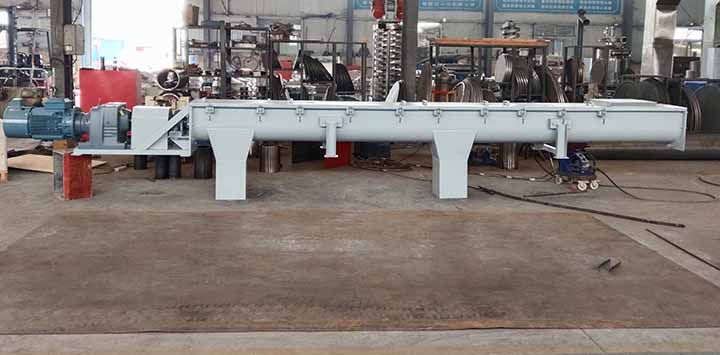

机壳：U型机壳适用于敞开式输送，便于清理观察。O型圆管机壳适用于密封场合，管内可承受0.02MPa压力。碳钢机壳在湿度＞60%环境下锈蚀加快，需涂覆环氧煤沥青防腐涂层，干膜厚度不小于200μm。

驱动装置与转速匹配

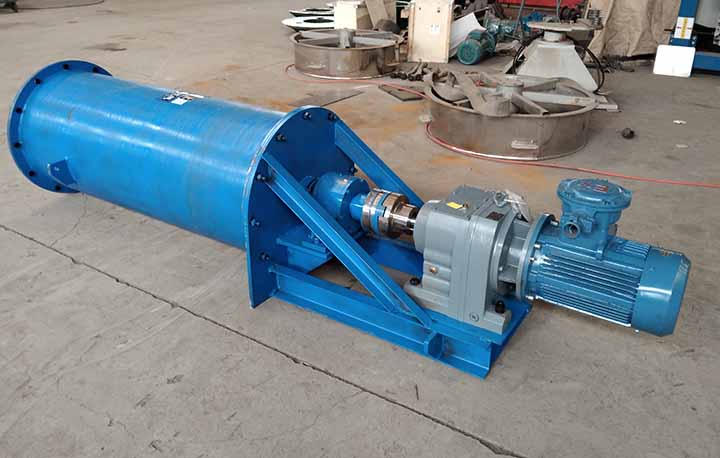

无轴螺旋输送机的电机功率P=Q×L×λ / 367。其中P为功率（千瓦），Q为输送量（吨/小时），L为水平投影长度（米），λ为阻力系数。例如输送量15t/h、长度10米、λ=3.0，P=1.23kW，考虑启动扭矩选3kW电机。转速在满足输送量前提下取低值，超过40转/分物料会被抛起、效率下降；磨琢性物料控制在15-25转/分以减少叶片磨损。功率≤2.2kW选Y90L-4，3-5.5kW选Y100L2-4或Y112M-4，7.5-15kW选Y132M-4至Y160L-4型。

避坑要点

倾角选择误区：某垃圾处理厂将无轴螺旋倾斜30°安装，结果输送量从设计值12t/h降至6.8t/h。当倾角超过20°时，将转速提高10%-15%，或增加螺旋直径一档。

衬板材质错误：输送含氯废料时选用普通聚四氟乙烯衬板，使用三个月后衬板表面出现凹坑。应改为填充二硫化钼的改性PTFE衬板，或316L不锈钢衬板。

进出料口位置偏差：进料口法兰面与螺旋壳体法兰面不平行，螺栓紧固后壳体变形，螺旋体与衬板间隙不均，一侧接触摩擦产生高温。安装时用水平仪校准法兰面，平行度偏差不超过0.5mm/m。

电机过载保护缺失：未安装电流表和热继电器，堵料时电机电流持续升高，烧毁绕组。应在控制柜中安装热继电器，设定电流为额定电流的1.05倍，过载时自动切断电源。

无轴螺旋输送机的选型从物料特性分析开始，经过输送量计算、空间规划、部件材质确认、驱动匹配五个步骤，避开倾角、衬板、安装精度和过载保护四个常见误区。每步以数据和实测为依据，避免凭经验估算。选型完成后，将物料样品、输送距离、倾角、每小时输送量四项参数提交给制造商，由制造商出具总装图与计算书，双方确认后方可投料生产。
