管式无轴螺旋输送机

管式无轴螺旋输送机

  • 产量:142立方/时
  • 输送距离:60米
  • 适用物料:污泥、格栅、厨余垃圾、化工原料、煤渣、白灰等
  • 应用范围:食品、医药、化工、冶金、建材等行业

在线咨询获取报价

产品介绍

管式无轴螺旋输送机介绍

管式无轴螺旋输送机外形为圆管形状,采用无中心轴设计,抗缠绕,整个输送在密封的钢管中进行,再加上易于清洗的螺旋表面使物料在输送过程中不被污染,由于螺旋无轴,物料不易堵塞,排料口不易堵塞,因此可以在较低速度下运转,运行更为平稳,降低了能耗,输送量大。

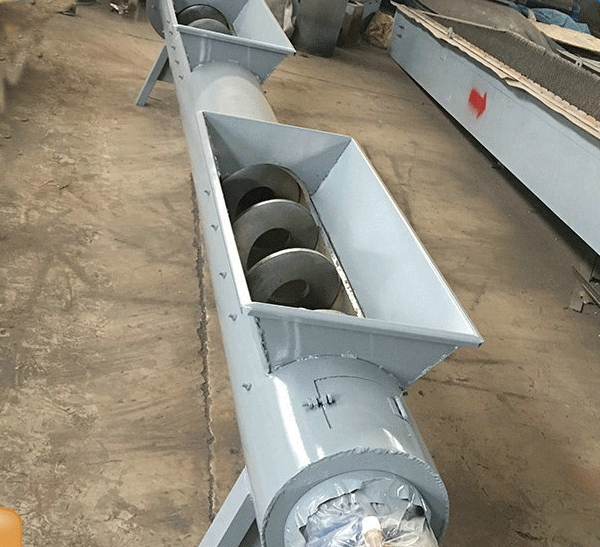

管式无轴螺旋输送机图片

大汉管式无轴螺旋输送机管径有150mm、200mm、250mm、300mm、400mm、500mm等,根据输送物料的不同可以采用碳钢和不锈钢材质。可以水平或倾斜输送粉状、颗粒状及小块状物料。

适用范围

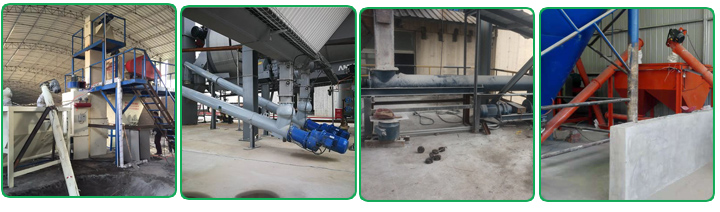

管式无轴螺旋输送机现场

管式无轴螺旋输送机主要用于废水处理,造纸业、化学工业垃圾等行业输送站附性较强的物料,糊状粘稠物料(如化工原料、废纸浆、麦芽、污泥等)以及易缠绕物料(如生活垃圾)。

主要特点

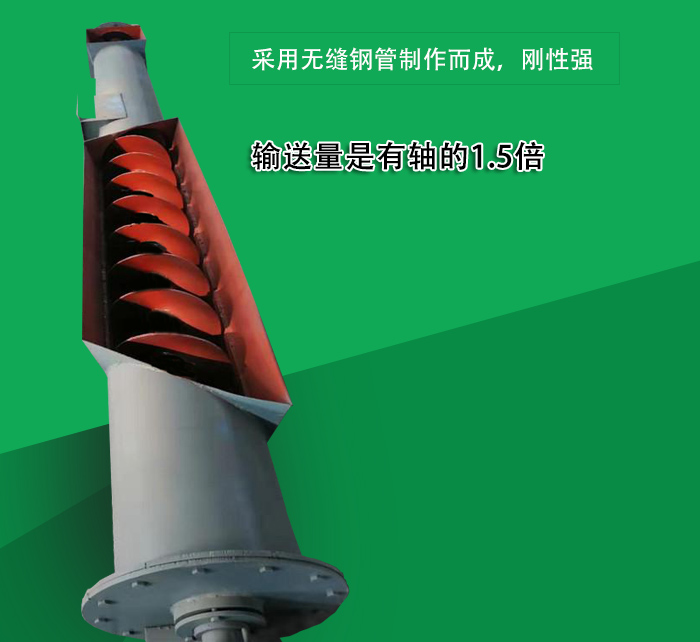

管式无轴螺旋输送机优势

1、无中心轴,防缠绕,不易堵塞。

2、采用无缝钢管制作而成,刚性强。

3、扭矩可达4000N/m,输送量是有轴的1.5倍,单机输送长度可达60米。

4、全封闭结构设计,可保障物料在输送过程中优较少的粉尘溢散现象,降低环境污染,减少对物料的污染。

组成结构

管式无轴螺旋输送机由螺旋机本体、进出料装置、驱动装置等部分组成,在输送过程中是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作的,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

技术参数

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
