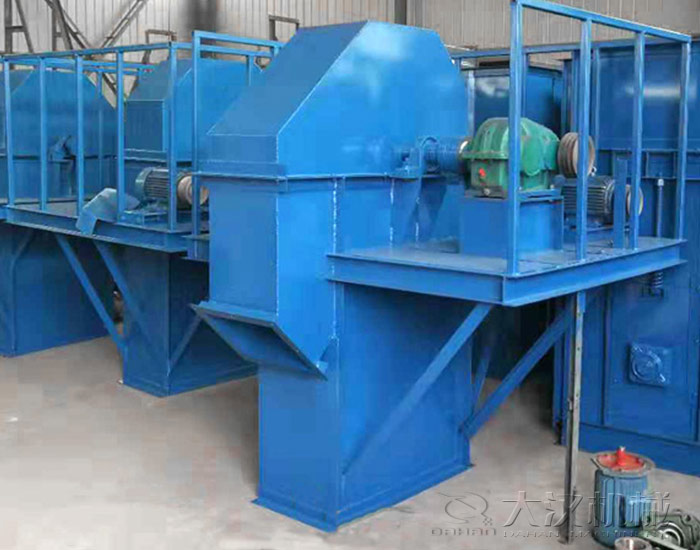

NE型板链斗式提升机

NE型板链斗式提升机

  • 大颗粒:4-180(mm)
  • 输送量:10-830 (m³/s)

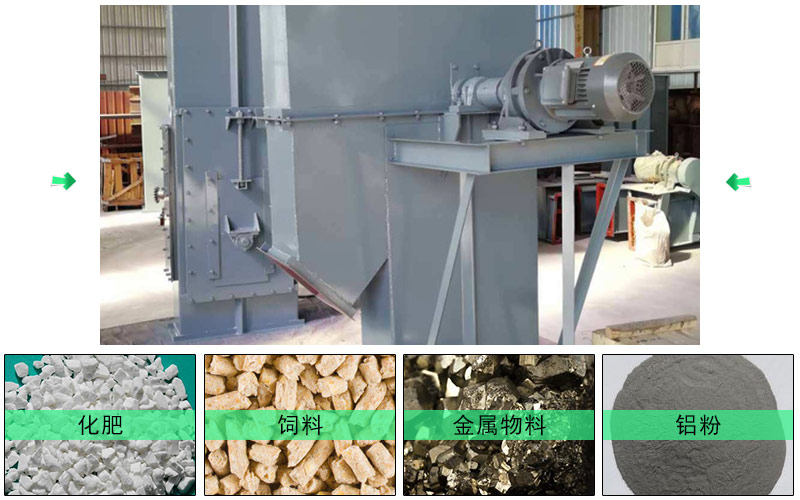

  • 适用物料:适宜输送中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
  • 应用范围:适用于矿山、冶金、建材、煤炭、水电、水泥等行业。

在线咨询获取报价

NE型板链斗式提升机产品描述

NE型板链斗式提升机为板链式、重力诱导卸料的提升设备,是引进国外先进技术而研制的新型提升产品。适用于垂直输送粉状、粒状和块状物料,也可提升磨琢性大的物料,物料温度一般不超过 250℃,提升高度高达40m。由于其高效,NE型板链斗式提升机正在逐步替代HL型等环链式提升机。

NE型板链斗式提升机工作原理

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。 NE系列板链斗式提升机本机采用流入式喂料,物料流入料斗内部后,在依靠板链提升到顶端,在物料自身重力作用下自行卸料。该系列斗式提升机产量高,耗能低,且采用了全密闭的机壳设计,提升机链速低,几乎无回料现象,输送效率高。

NE型板链斗式提升机性能特点

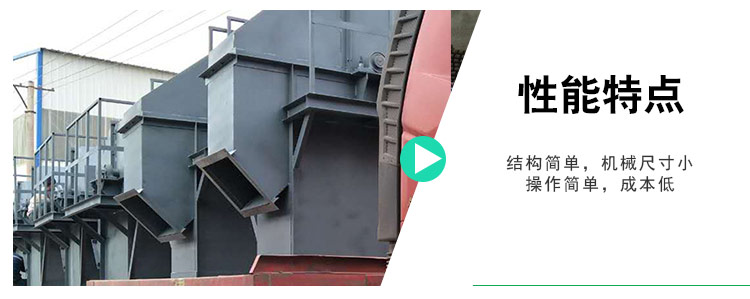

1、结构简单,机械尺寸小,操作简单,成本低;

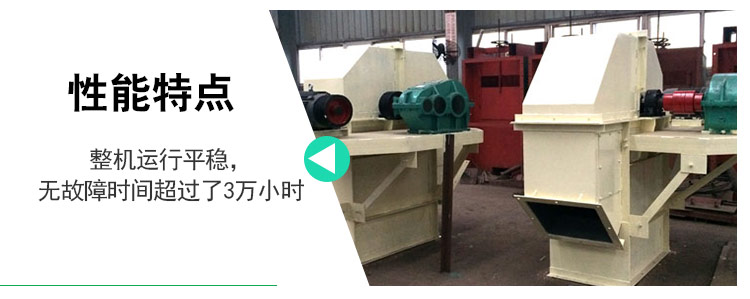

2、整机运行平稳,无故障时间超过了3万小时;

3、NE型板链斗式提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗进行物料输送,链速低且提升量大。物料在提升过程中,几乎无回料和挖料现象,无效功率少;

4、NE型板链斗式提升机能提升一般粉状、粒状和块状物料,而且可提升磨琢性大的物料,提升范围广,范围一般在15-800m3/h,物料温度不超过250°;

5、NE型板链斗式提升机链速低,运行平稳,且采用高强度耐磨合金钢链条,输送高度可达40m;

6、NE型板链斗式提升机采用流入式喂料,无需用斗挖料,材料之间很少发生挤压和碰撞现象,减少了机械磨损,输送链采用的是板链式高强度耐磨链条,延长了其使用寿命。

NE型板链斗式提升机适用范围

NE型板链斗式提升机适用于输送生料,水泥,煤炭,焦炭,石灰石,干粘土,熟料,碎石,砂子,化肥,粮食等粉状、颗粒状、小块状磨琢性或无磨琢性物料。广泛应用于矿山、冶金、建材、煤炭、水电、水泥等行业部门垂直提升块状、粉状且物料温度不超过250℃以下的物料。

NE型板链斗式提升机技术参数

型号 输送量(m3/h) 大颗粒mm 物料松散密度(t/m3) 大提升高度m
NE15 10~15 40 0.6~2.0 35
NE30 18.5~31 55 0.6~2.0 50
NE50 35~60 60 0.6~2.0 45
NE100 75~110 70 0.6~2.0 45
NE150 112~165 90 0.6~2.0 45
NE200 170~220 100 0.6~1.8 40
NE300 230~340 125 0.6~1.8 40
NE400 340~450 130 0.6~1.8 30
NE500 450~550 140 0.6~1.8 30
NE600 550~660 150 0.6~1.8 30
NE800 680~830 165 0.6~1.8 30
型号 提升物料大颗粒/mm
允许大颗粒比例/%
10 25 50 75 100
NE15 65 50 40 30 25
NE30 90 75 58 47 40
NE50 90 75 58 47 40
NE100 130 105 80 65 55
NE150 130 105 80 65 70
NE200 170 135 100 85 70
NE300 170 135 100 85 70
NE400 205 165 125 105 90
NE500 240 190 145 120 100
NE600 240 190 145 120 100
NE800 275 220 165 135 110
型号 输送量
(m3/s)
斗速 主轴转速
(r/min)
运行部件质量/(kg/m)
NE15 15 0.5 15.54 27.5
NE30 32 16.45 35
NE50 60 16.45 64
NE100 110 14.13 89
NE150 170 14.13 112.3
NE200 210 10.9 134
NE300 320 10.9 188
NE400 380 8.3 205
NE500 470 7.1 223
NE600 600 7.1 274
NE800 800 6.2 313

NE型板链斗式提升机厂家

新乡大汉是一家专业生产输送机设备直销商,集设计、生产、销售、服务于一体,致力于解决各种输送难题,产品质量优越,而且设备价格制定还比较优惠合理,无中间商,价格更优惠,用户可随时在线免费咨询,这里有专业销售人员为您提供具体优惠报价。
