U型螺旋输送机

U型螺旋输送机

  • 处理能力:9-134(T/h)
  • 电机功率:1.1-55(kw)
  • 适用物料:适宜输送粉状、颗粒状及小块状物料,如;水泥、粉煤灰、化肥、粮食、矿粉、沙子等。
  • 应用范围:适用于建材、冶金、化工、机械、轻工、粮食及食品行业。

在线咨询获取报价

U型螺旋输送机产品描述

U型螺旋输送机作为GX螺旋输送机的替代产品,它是利用螺旋叶片转动而推移物料向前运动以实现输送目的的设备,U型螺旋输送机生产采用DIN15261-1986标准制造,设计符合JB/T7679-2008《螺旋输送机》专业标准,输送能力大,运作稳定,输送均匀,不易卡料,密封性能好。

U型螺旋输送机工作原理

U型螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。U型螺旋输送机是利用转轴上的螺旋叶片,沿料槽输送粉粒状物料的连续输送机械。物料因受自身重力和槽壁摩擦力的作用,不随螺旋输送机的螺旋叶片一起旋转,在螺旋叶片推动下,物料往出料口方向移动,将物料输送到料仓或料池中。沿料槽的轴向运动,达到输送的目的。

U型螺旋输送机性能特点

1、适应性强、安装维修方便、寿命长;

2、输送机承载能力大、运行平稳可靠;

3、安装、拆卸不需轴向移动,维修方便;

4、头尾轴承座均在壳体外,所有轴承采用多层密封和配合密封技术,轴承使用寿命长;

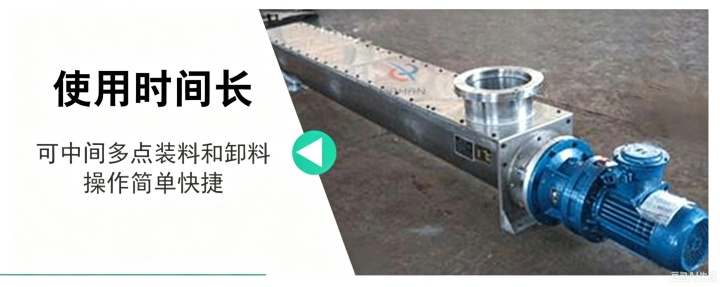

5、可中间多点装料和卸料,操作简单快捷;

6、各传动部位均采用浮动连接方式,吊轴承为万向节结构,使螺旋体,吊轴承和尾部总成形成一个整体旋浮体,在一定范围内可随输送阻力自由旋转避让,不卡料,不堵料,达到最佳输送效果。

U型螺旋输送机适用范围

U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等行业,主要用于输送小颗粒状、粉状及小块状物料,不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

U型螺旋输送机技术参数

规 格 主要技术性能 驱动装置 驱动装置 重量(kg)
直径 长度(m) 产量(水泥) t/h 转速(min) 减速机 电动机
型号 速比 功率(kw)
U 200 -10 9 60 ZQ250 23.34 1.1 726
U 200 -20 9 60 ZQ250 23.34 1.5 1258
U 250 -10 15.6 60 ZQ250 23.34 2.2 960
U 250 -20 15.6 60 ZQ250 23.34 3 1750
U 300 -10 21.2 60 ZQ350 23.34 3 1373
U 300 -20 21.2 60 ZQ350 23.34 4 2346
U 400 -10 51 60 ZQ400 23.34 5.5 1911
U 400 -20 51 60 ZQ500 23.34 11 2049
U 500 -10 87.5 60 ZQ400 23.34 7.5 2381
U 500 -20 87.5 60 ZQ650 23.34 18.5 5389
U 600 -10 134.2 45 ZQ750 23.34 22 3880
U 600 -10 134.2 45 ZQ850 23.34 55 7090
