双无轴螺旋输送机

双无轴螺旋输送机

  • 产量:458m³/h
  • 输送距离:60m
  • 适用物料:污泥、水泥、垃圾、草木灰、砂砾、铜矿粉、大豆、混凝土等
  • 应用范围:食品、医药、化工、冶金、建材等行业

在线咨询获取报价

产品介绍

双无轴螺旋输送机介绍

无轴螺旋输送机采用较厚的带状螺旋,叶片结构为双螺旋叶片无轴设计,与单无轴螺旋输送机相比,双无轴螺旋叶片的导程角(或称螺旋角)比单螺旋叶片高,所以其输送量更大,能够防止粘性、缠绕性物料在输送过程中的堵塞现象,一般用于污水厂、垃圾处理厂使用较多。

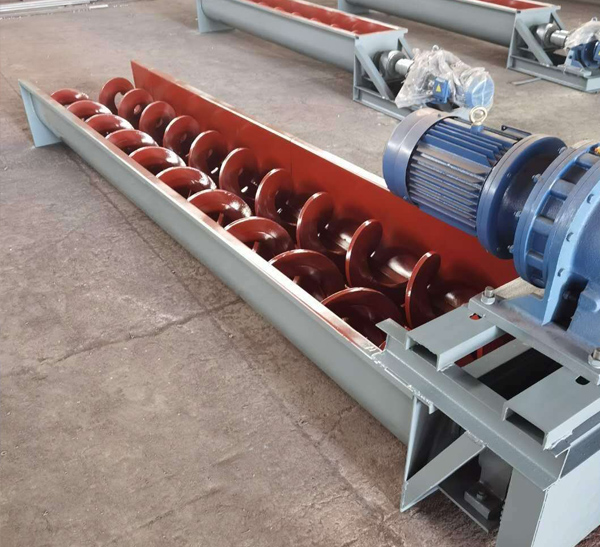

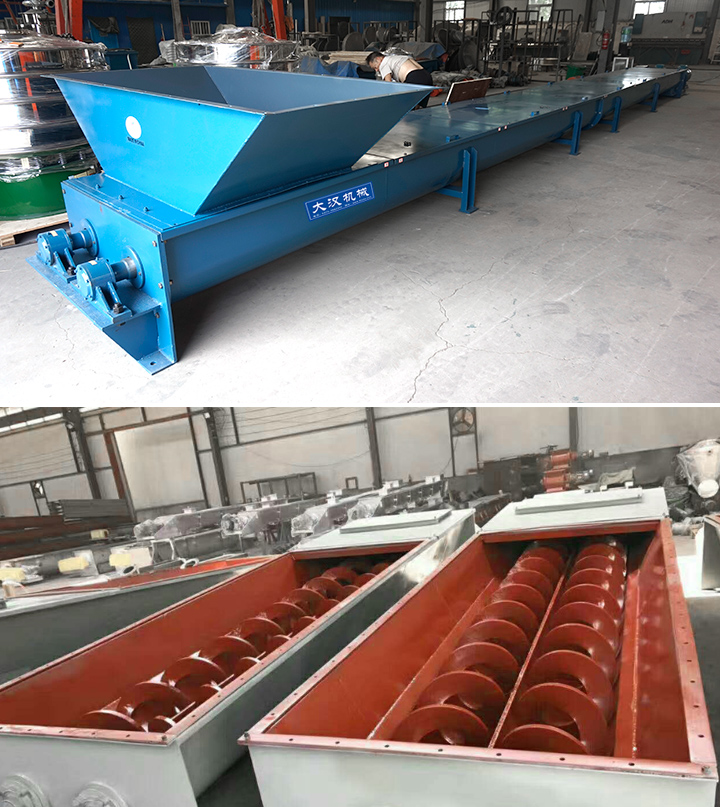

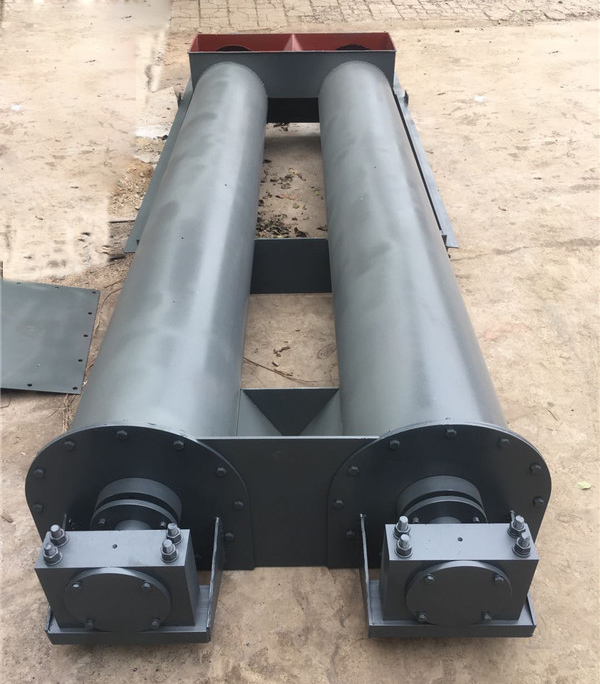

双无轴螺旋输送机图片

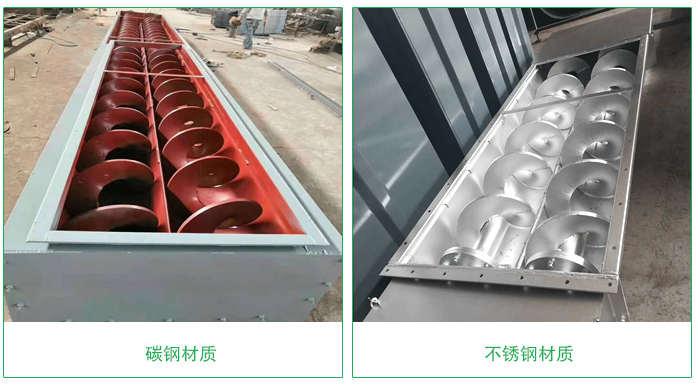

大汉双无轴螺旋输送机材质有碳钢和不锈钢两种材质,叶片材质有碳钢、不锈钢、锰钢等三种材质可供用户选择。

适用范围

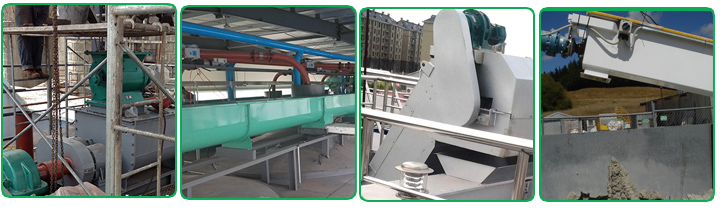

双无轴螺旋输送机客户现场

双无轴螺旋输送机主要用于输送粘稠性、易于缠绕的物料,如垃圾、水泥、白灰等物料,广泛应用于建材、化工、电力、冶金、煤矿炭、粮食等行业,可以水平或倾斜布置。

主要特点

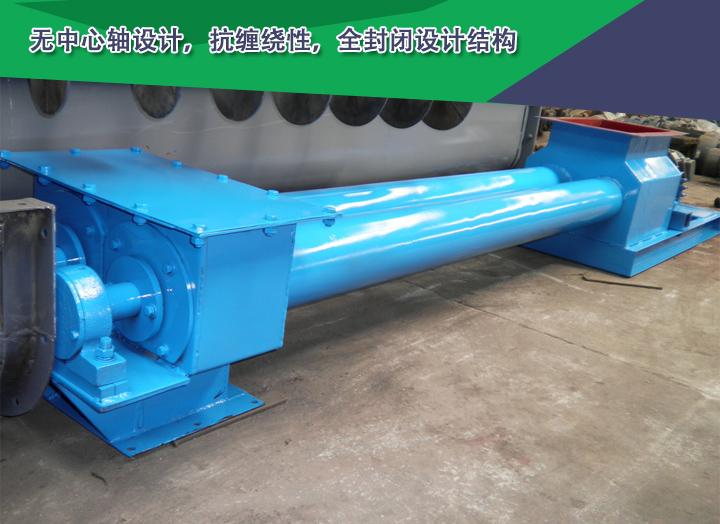

双无轴螺旋输送机优势

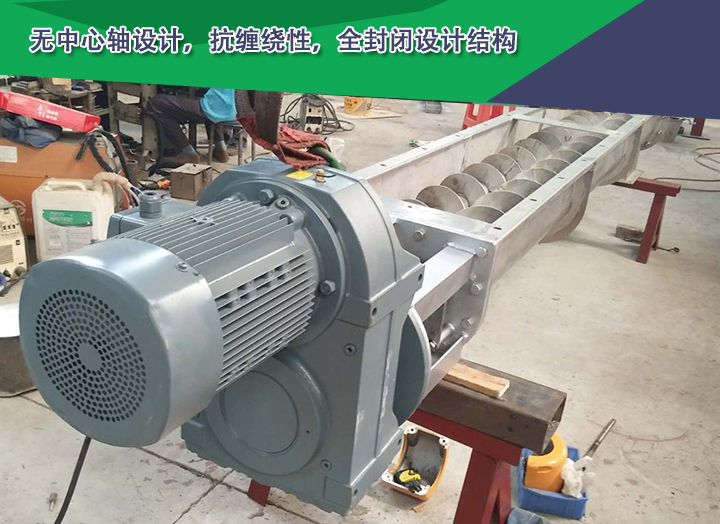

1、无中心轴设计,抗缠绕性,可以防止物料在输送过程中堵塞。

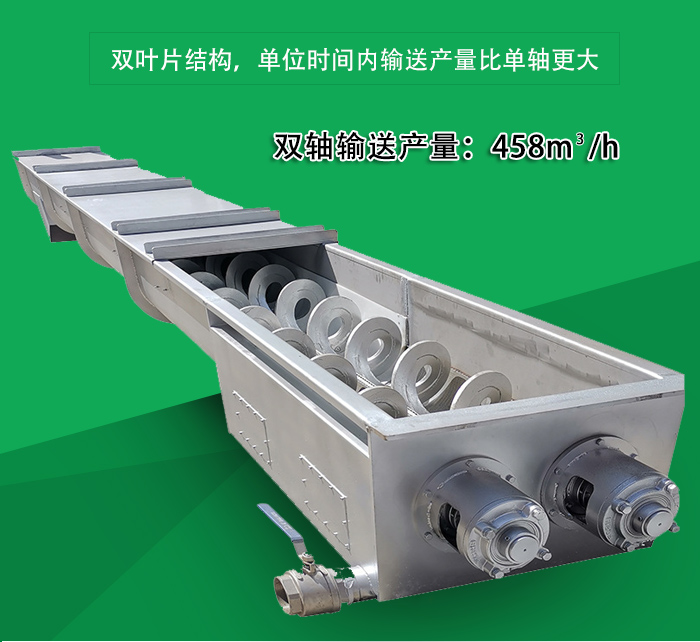

2、双叶片结构,单位时间内输送产量比单轴更大。

3、采用全封闭设计结构,可减少扬尘现象,减少对环境的污染,也可防止物料泄漏。

4、易清洗的螺旋表面,减少外界对输送物料的污染。

5、采用橡胶板或铸石板材质的耐磨衬板,使用寿命长。

工作原理

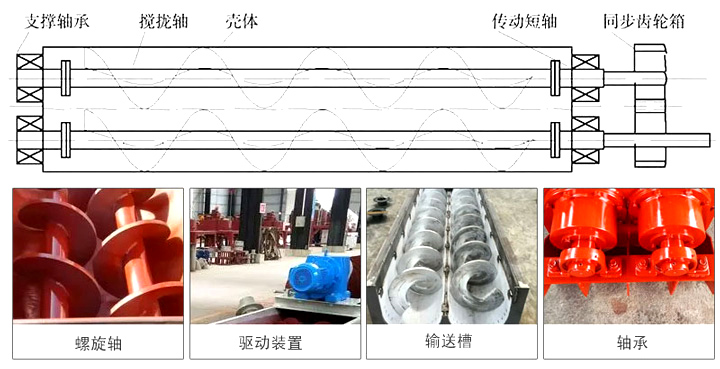

双无轴螺旋输送机螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动),螺旋体连续旋转时则物料也连续输送,完成对物料的输送。

技术参数

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
